截止閥的分類與功能詳解
截止閥的分類與功能詳解
截止閥作為工業管路系統中應用***廣泛的閥門類型之一，其核心功能是通過閥瓣的升降運動控制介質流通。其獨特的結構設計使其在截斷、調節和密封領域展現出顯著優勢，但不同類型在適用場景和技術特性上存在顯著差異。洛陽遠大閥門將從結構形式、密封材料、驅動方式等維度，系統解析截止閥的分類體系與功能特性。
一、按結構形式分類

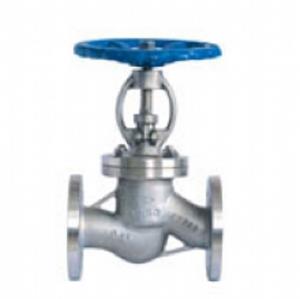

1. 直通式截止閥
作為***常見的類型，直通式截止閥的進出口通道呈180°直線排列，閥瓣沿垂直方向升降實現啟閉。其典型特征是流體需經歷兩次90°轉彎，導致流阻較大，但結構簡單、制造成本低。適用于低壓大流量場景，如建筑給排水系統、空調冷熱水循環管路。在DN200以下口徑的蒸汽管道中，直通式截止閥憑借其可靠的密封性能占據主導地位。
2. 角式截止閥
該類型通過90°流道設計，使介質僅需一次方向改變，較直通式降低約30%的壓降。其獨特優勢在于可替代管道彎頭，節省安裝空間并降低系統成本。在化肥廠合成氨生產系統中，角式截止閥被廣泛用于壓縮機出口管路，其鑄鋼閥體配合爪形閥瓣設計，有效抵御含氨介質的沖蝕。某石化項目數據顯示，采用角式截止閥后，管路壓降從0.15MPa降至0.1MPa，年節約泵送能耗約12萬度。
3. 直流式截止閥
又稱Y形截止閥，其閥桿與通道呈45°夾角，使流體近乎直線通過，流阻較直通式降低50%以上。在氧化鋁生產工藝中，直流式截止閥憑借其抗結焦特性，有效解決了含鋁溶膠介質的堵塞問題。某鋁廠對比測試顯示，使用直流式截止閥后，閥門維護周期從每月1次延長至每季度1次，生產連續性顯著提升。
4. 柱塞式截止閥
采用徑向密封結構，通過彈性密封圈與磨光柱塞的配合實現零泄漏。在電站鍋爐給水系統中，柱塞式截止閥可承受450℃高溫和32MPa高壓，其硬質合金密封面壽命達普通閥門的3倍以上。某600MW機組使用記錄表明，柱塞式截止閥連續運行2年未發生泄漏，較傳統閥門減少停機檢修4次。
二、按密封材料分類
1. 金屬硬密封截止閥
采用不銹鋼、硬質合金等金屬材料，適用于高溫高壓工況。在超臨界火電機組中，金屬密封截止閥通過司太立合金堆焊技術，使密封面硬度達到HRC62以上，可耐受600℃蒸汽沖刷。某電廠對比數據顯示，金屬密封閥門內漏率從0.5%降至0.02%，年節約蒸汽損失價值超百萬元。
2. 軟密封截止閥
通過橡膠、PTFE等非金屬材料實現密封，具有啟閉力矩小、密封性能優的特點。在供熱系統熱水管路中，軟密封截止閥采用三元乙丙橡膠包覆閥瓣，在120℃工況下仍能保持彈性，密封試驗泄漏量≤0.01ml/min。某住宅小區改造項目使用軟密封閥門后，系統補水頻率從每周3次降至每月1次。
3. 復合密封截止閥
結合金屬與軟密封優勢，采用雙密封結構。在氧氣管路中，不銹鋼閥體配合PTFE軟密封層，既滿足防爆要求（氧指數≥32%），又實現零泄漏密封。某鋼廠氧氣管網改造顯示，復合密封閥門使系統壓力波動從±0.2MPa降至±0.05MPa，保障了煉鋼工藝穩定性。
三、按驅動方式分類
1. 手動截止閥
通過手輪或杠桿操作，結構簡單可靠。在DN50以下的水處理系統中，手動截止閥憑借其即時啟閉特性，成為應急切斷的***。某污水處理廠統計顯示，手動閥門在突發泄漏事故中的響應時間較電動閥門縮短80%。
2. 電動截止閥
配備電動執行器，實現遠程自動化控制。在長輸油管道中，電動截止閥通過SCADA系統集成，可精確控制流量調節幅度。某原油管道項目測試表明，電動閥門調節精度達±1%，較手動操作提升5倍，年減少輸差損失約2000噸。
3. 氣動截止閥
以壓縮空氣為動力，具有防爆、快速響應特性。在LNG接收站，氣動截止閥通過-196℃低溫處理，配合雙作用氣缸，可在3秒內完成全開/全閉動作。某接收站實測數據顯示，氣動閥門使裝卸臂切換時間從5分鐘縮短至30秒，日接卸量提升15%。
四、特殊工況專用閥門
1. 抗沖刷截止閥
針對鍋爐排污系統設計，采用雙閥瓣結構分散高速介質沖擊力。在某300MW機組中，抗沖刷閥門使密封面壽命從3個月延長至2年，年減少非計劃停機2次。其鈷基合金堆焊層硬度達HRC48，可耐受100m/s流速介質的沖刷。
2. 保溫夾套截止閥
通過蒸汽或導熱油循環加熱，防止高粘度介質凝固。在瀝青輸送管路中，保溫閥門使介質溫度維持在160℃以上，避免管道堵塞。某瀝青廠改造后，管道清理頻率從每周1次降至每季度1次，年節約清理費用30萬元。
3. 波紋管截止閥
采用不銹鋼波紋管密封，實現閥桿零泄漏。在核電站二回路系統中，波紋管閥門通過10000次疲勞試驗驗證，滿足核安全級要求。某核電站使用記錄顯示，波紋管閥門運行5年未發生泄漏，較傳統填料閥門減少維護成本80%。
截止閥的分類體系深刻反映了工業需求的多樣性。從常規管路到極端工況，從手動操作到智能控制，不同類型閥門通過結構創新與材料升級，持續拓展著應用邊界。在實際選型中，需綜合考慮介質特性、壓力溫度、控制精度等因素，方能實現系統效率與可靠性的平衡。
