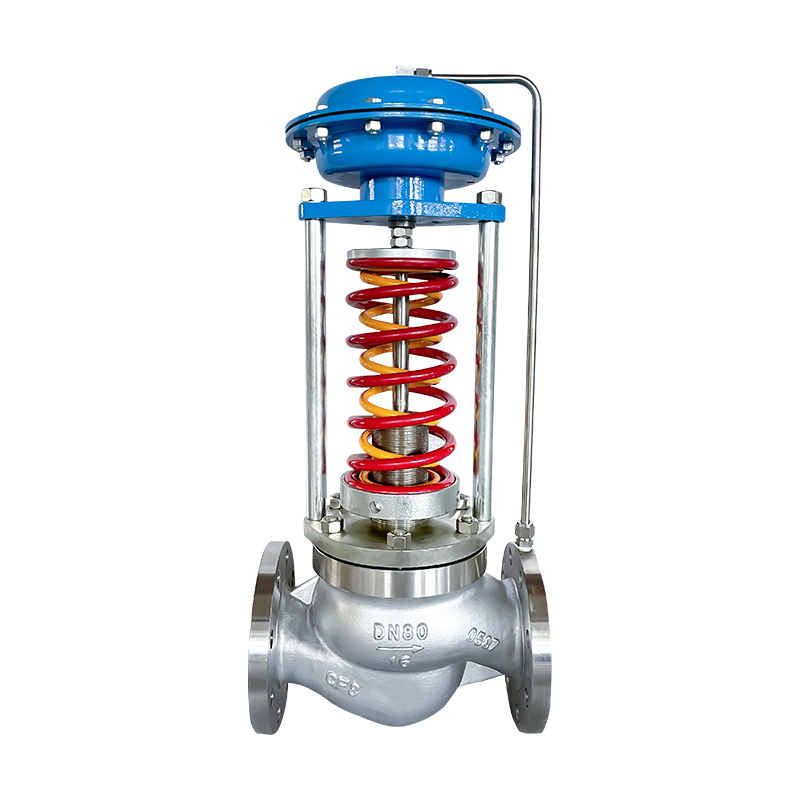

自力式溫度調節閥核心解析

一、核心原理與結構

自力式溫度調節閥通過液體受熱膨脹原理實現自動調節，無需外部能源（如電、氣）。其核心結構包括：

1. 溫度傳感器（溫包）：內置感溫液體（如蠟或特殊溶液），溫度變化時體積均勻膨脹或收縮。

2. 執行機構：感溫液體壓力變化推動波紋管或彈簧，帶動閥芯位移。

3. 控制閥：閥芯移動改變開度，調節熱媒流量，實現溫度比例控制。

工作邏輯：

- 溫度升高：感溫液體膨脹，推動閥芯關閉，減少熱媒流量，溫度下降。

- 溫度降低：感溫液體收縮，復位彈簧推動閥芯開啟，增加熱媒流量，溫度回升。

- 動態平衡：通過反復調節，使介質溫度穩定在設定值附近（控制精度±5%）。

二、核心優勢

1. 節能***：

- 無需外部能源，利用介質自身能量調節，降低運行成本。

- 平衡閥芯設計可承受更大壓差（如DN80以下閥門允許壓差達2.0MPa），適應復雜工況。

2. 安全可靠：

- 機械結構無電子元件，避免信號干擾或電源故障風險。

- 內置超溫保護裝置，防止介質溫度過高損壞設備。

3. 安裝便捷：

- 垂直安裝，進出口方向與介質流向一致，減少空間占用。

- 感溫包浸入深度≥4/5長度，毛細管***小彎曲半徑75mm，確保測量準確。

4. 維護簡單：

- 定期檢查閥前/后壓力、填料函滲漏情況，無需復雜調試。

- 長時間停用時可關閉閥前截止閥，延長使用壽命。

三、選型要點：

- 介質性質：腐蝕性介質選用哈氏合金或聚四氟乙烯閥內件。

- 流量壓力：計算流量系數Kv值，避免閥門常開或超負荷運行。

- 工藝要求：確定溫度設定范圍（如0-270℃），選擇匹配的溫控彈簧。

 四、典型應用場景

1. 供暖與空調系統：

- 城市集中供熱管網中，自動調節熱水流量，保持用戶端溫度穩定。

- 空調機組冷凝水管道中，防止溫度過低導致結冰。

2. 工業生產：

- 石油化工：催化裂化裝置中維持分餾塔頂壓力穩定，避免產品質量波動。

- 電力行業：鍋爐給水系統中穩定壓力，防止管道破裂。

- 冶金領域：高爐熱風爐中調節助燃空氣壓力，優化燃燒效率。

3. 特殊工況：

- 化工生產：酸堿介質管道中，采用耐腐蝕閥體（如哈氏合金）實現流量自動調節。

- 制藥行業：潔凈廠房中控制蒸汽溫度，確保工藝穩定性。

五、安裝與使用注意事項

1. 安裝要求：

- 垂直安裝，感溫包水平或斜向上，避免介質沉淀影響測量。

- 閥前直管段長度≥10倍管道直徑，閥后≥5倍，減少紊流干擾。

2. 調試與維護：

- 出廠時已預設溫度，如需調整可通過溫控彈簧微調。

- 定期檢查填料函滲漏，必要時更換密封件。

3. 故障處理：

- 溫度波動大：檢查感溫包是否松動或毛細管是否破損。

- 閥門卡滯：清理閥芯雜質，涂抹潤滑脂（如硅基脂）。
